Topologi jaringan komputer adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya. Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing. ada banyak macam topologi seperti topologi ring, star, bus, mesh, dan tree yang akan dibahas di blog belajar komputer ini.
Macam-Macam Topologi Jaringan Komputer
1. Topologi Ring
Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.
Kelebihan :
- Mudah dalam perancangan dan pembuatan
- Performa sinyal dan aliran data stabil, bahkan lebih baik dari topologi bus, meskipun mengalirkan data yang berat
- Jika terjadi masalah, mudah untuk dilakukan konfigurasi ulang atau pemasang baru
- Hemat dalam penggunaan kabel
- Hemat dalam biaya
Kekurangan :
- Jika ada satu komputer yang eror, maka keseluruhan jaringan juga akan ikut eror, solusinya adalah dengan penggunaan topologi ring ganda
- Performa aliran lalu lintas data bergantung pada jumlah komputer pada jaringan tersebut
2. Topologi Bus
Topologi jaringan komputer bus tersusun rapi seperti antrian dan menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.
Kelebihan :
- Lumayan sederhana
- Apabila ingin menambah server baru lumayan mudah, karena pemasangan tidak memutus keseluruhan jaringan sehingga tidak mengganggu server yang lain
- Hemat dalam penggunaan kabel dan biaya karena cuma menggunakan satu kabel utama
Kekurangan:
- Bila kabel utama mengalami gangguan, maka semua jaringan juga mengalami gangguan
- Jalur lalu lintas lumayan padat karena bolak-balik
- Apabila jarak jauh diperlukan repeater
- Susah melacak tempat trouble
- Jika komputer banyak yang terhubung maka performa sinyal dan lalu lintas akan menurun

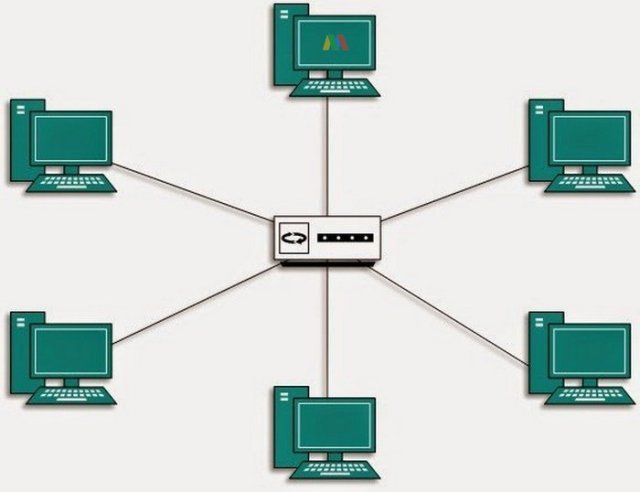

3. Topologi Star
Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain. Topologi jaringan komputer inilah yang paling banyak digunakan sekarang karena kelebihannya lebih banyak.
Kelebihan :
- Tingkat keamanan tergolong tinggi
- Mudahnya dalam penambahan komputer baru yang ingin disambungkan
- Apabila ada yang eror mudah untuk dideteksi
- Paling fleksibel diantara topologi jaringan yang lainnya
- Kemudahan dalam mengontrol karena sistemnya yang terpusat
Kekurangan :
- Apabila Hub/Switch rusak maka keseluruhan jaringan juga rusak
- Lumayan boros dalam penggunaan kabel
- Hub sangat sensitif, karena dia sebagai tempat central bagi jaringan
- Tergantung spesifikasi Hubnya, apabila rendah maka performa sistem jaringan juga rendah
- Biaya lebih mahal
4. Topologi Mesh
Pada topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringannya menggunakan kabel tunggal, jadi proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain ataupun switch atau hub.
Kelebihan :
- Arus lalu lintas data cepat diantara topologi jaringan yang lain karena memiliki jalur masing masing
- Terjaminnya kapasitas channel komunikasi
- Jika ada ganggguan pada satu koneksi jaringan, maka tidak mengganggu koneksi yang lain
- Terjaminnya keamanan dan privasi karena akses langsung dapat dilakukan antara dua komputer tanpa melibatkan komputer yang lain
- Kemudahan dalam mengidentifikasi titik trouble
Kekurangan :
- Biaya yang dikeluarkan termasuk tinggi
- Boros dalam pemakaian kabel karena semua komputer atau Workstation seminimal-minimalnya memiliki dua penghubung
- Diperlukan ruangan yang lumayan besar dalam membangun jaringan komputer tersebut
5. Topologi Tree
Topologi jaringan komputer Tree merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.
Kelebihan :
- Mudah untuk digunakan dalam jaringan yang luas
- Apabila ada gangguan mudah untuk dideteksi
- Kemudahan dan keunggulan dalam manajemen data
- Kemudahan dalam pengelompokan workstation yang sejenis
Kekurangan :
- Karena banyaknya sambungan maka lalu lintas bisa dibilang lambat
- Apabila hub eror, maka komputer yang tersambung juga eror
- Penggunaan biaya tergolong besar
- Penggunaan kabel termasuk boros
- Komputer tingkat tinggi eror maka komputer tingkat rendah juga eror
- Lalu lintas dan sinyal tergolong lambat karena terbagi-bagi
